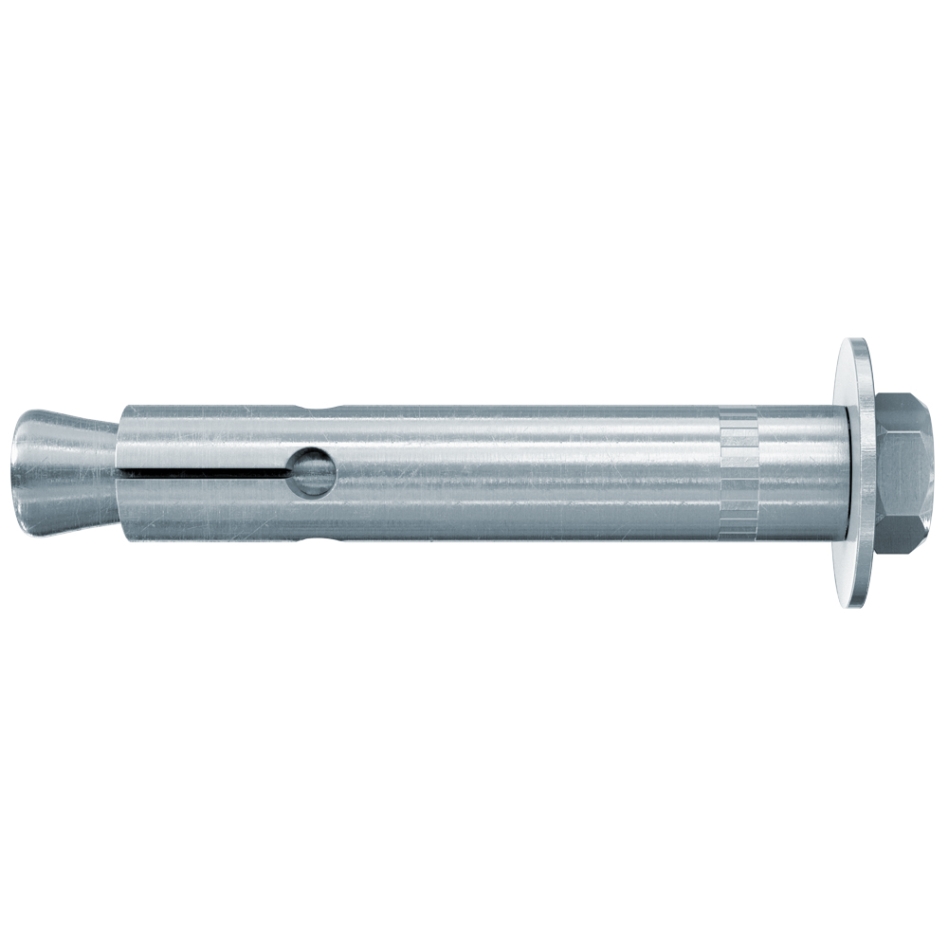

Fischer Zykon sidro za prolaznu rupu FZA-D 18 x 130 M12 D/50 ev 060685
Posebne značajke
- Fischer Zykon sidro za prolaznu rupu FZA-D je sidro izrađeno od pocinčanog čelika
- U jednom radnom ciklusu, probušena rupa se buši posebnim svrdlom FZUB
- Sidro za prolaznu rupu se postavlja u nosač prolazne rupe
- S pomoćnim sredstvom za montažu FZE Plus, ekspanzijska čahura se navlači preko konusa i potpuno ispunjava probušenu rupu

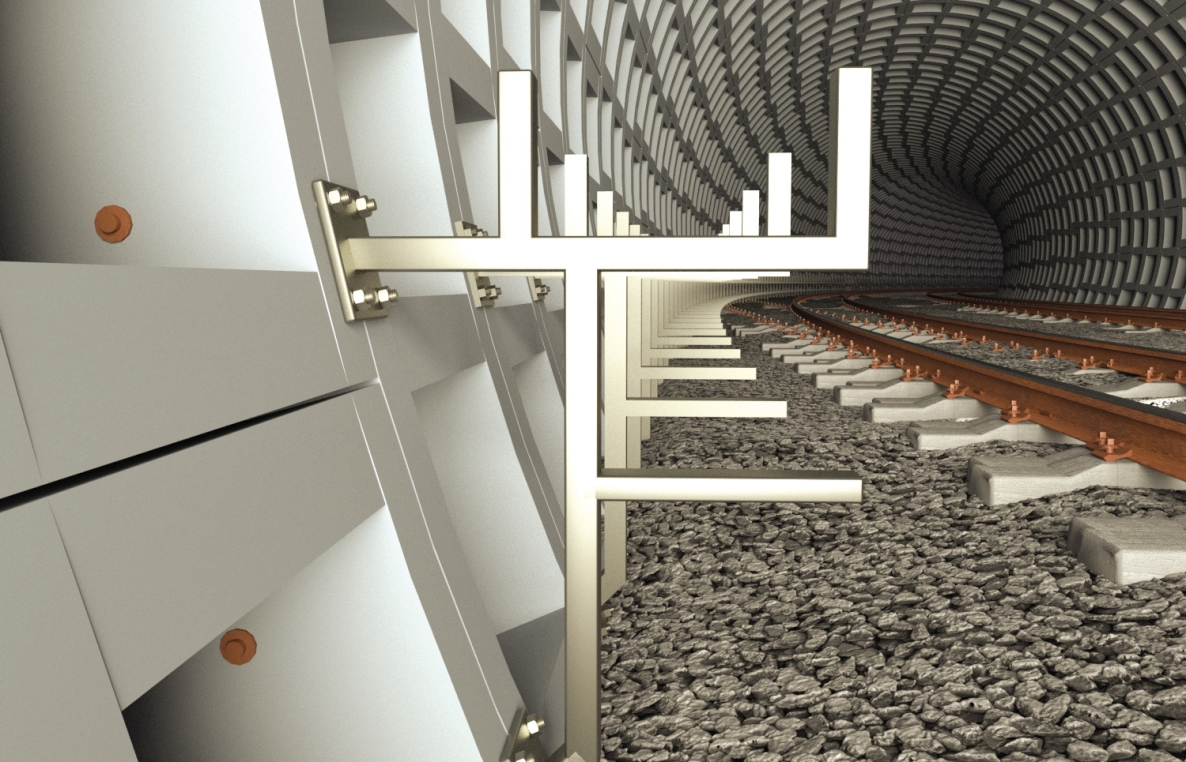

- Fischer Zykon sidro za prolaznu rupu FZA-D idealno je za pričvršćivanje čeličnih konstrukcija, ograda i strojeva u zatvorenom prostoru u napuknutom betonu
- Zykon sidro za montažu kroz prolaznu rupu u napuknutom betonu
- Maksimalna sigurnost zahvaljujući odgovarajućem spoju
- Male rubne i aksijalne udaljenosti zbog montaže bez ekspanzijskog tlaka
- Brza montaža bez promjene alata
- To štedi vrijeme i troškove
- Za montažu kroz rupu koja štedi vrijeme
- ETA odobrenje za napuknuti beton i klasu otpornosti na vatru R 120
- Posebna ZYKON tehnologija podrezivanja omogućuje spoj s odgovarajućim položajem i jamči optimalnu sigurnost, čak i kod velikih pukotina
- Ugradnja sidra praktički bez ekspanzijskog tlaka omogućuje male rubne i aksijalne udaljenosti, što omogućuje fleksibilnu upotrebu
- Specijalno svrdlo FZUB omogućuje brzu ugradnju kroz podrez bez potrebe za promjenom alata
- Geometrija izbušene rupe omogućuje vrlo nisku energiju spuštanja i time smanjuje energiju potrebnu za ugradnju
- Idealna interakcija vijaka i navojne čahure s FZA-D rezultira većim posmičnim opterećenjem i stoga manjim mogućim brojem točaka pričvršćivanja
- FZA-D prikladan za utiskivanje
- Podrezana rupa izrađuje se pomoću posebnog svrdla FZUB
- Nakon Postavljanjem sidra u bušotinu, čahura sidra se umetne kroz konus pomoću FZED Plus montažnog pomagala; podrezana bušotina se ispunjava pozitivnim oblikom
Tehnički podaci
- Odobrenje: Da
- Potrebno svrdlo: FZUB18 x 130
- Potrebno montažno pomagalo: FZE plusFZE 18 plus
- Duljina sidra: 156 mm
- Maks. Debljina pričvrsnog dijela: 50 mm
- Navoj: M12
- Veličina ključa: 19 mm
- Pakiranje: Kutija
Primjena
- Beton C20/25 do C50/60, s pukotinama i bez pukotina
- Beton C12/15
- Prirodni kamen visoke gustoće
Standardno uključeno
- 10 komada
